  • EH-Series Analog
  • EH-Series Analog

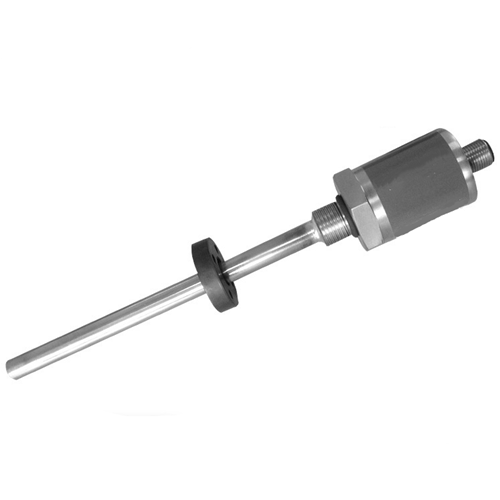

EH-Series Analog

产品展示, 磁致伸缩位移传感器 | 2020年8月9日 11:07

EH型位移传感器是BRSEN为批量的液压缸厂家专门设计制造的经济型产品,体积小巧,省掉不少安装空间。

  ■ 坚固可靠工业用位移传感器

  ■ 直线测量,绝对值输出

  ■ 全无接触测量

  ■ 线性度 0.03 %

  ■ 重复精度 0.005 %

  ■ EMI 屏蔽抗干扰及 CE 认证

  ■ 模拟输出 (电压或电流)

  ■ 测量行程: 50 ~ 1000 mm

  EH型位移传感器-为液压缸厂家专门设计制造

  EH型位移传感器是BRSEN为批量的液压缸厂家专门设计制造的经济型产品,体积小巧,省掉不少安装空间。它的耐压外管为100%不锈钢制造,有8mm和10mm两种直径选择,适合内置油缸安装。细小的电子头适合带挂钩油缸安装,为缺少足够安装空间的难题提供一个良好解决方案。电子模块嵌人埋藏于细小的电子头内,受到很好的保护,防潮、抗震。输出模式为绝对值的电压或电流。输出连接方式不论是直出线或6针DIN接头都是从旁边进出,既省空间又容易连接(请参阅右下图)。EH型提供模拟的电压或电流输出还有RS485,最大行程为2500mm。EH以直出线或D5接头作连接的外壳符合IP65 标准,如有需要更高防护等级,用户必须提前告知说明,我司另行定制。

  (注意:EH型为专业OEM产品,用户必须先和我司确认好细节才能选购。)

技术参数:

参数规格
输入
测量数据直线位移
测量行程50mm-2500mm,可根据用户需要定制
测量个数一个
输出
电压0-5/10Vdc控制器最大负载电阻:≥10kΩ)
电流4~20mA,20~4mA, 0~20mA,20~0mA(最小/大负载 0/250 Ω )
精度
分辨率±0.1mm(50~400mm),量程÷4096(>400mm)
非线性度±0.1mm(50~400mm),0.05%(>400mm)
重复精度±0.1mm
更新时间2.0ms
工作条件
磁环速度任意
工作温度-40~105℃
湿度/露点湿度90%,不能结露
温度系数<30ppm/℃
冲击指标GB/T2423.5  100g(11ms)
振动指标GB/T2423.10  25g/10-2000HZ
电气防护IP65或更高
EMC测试GB/T17626.2/3/4/6/8,等级4/3/4/3/3,A类,CE认证,ISO13766,ISO11452-2/4
结构与材料
电子仓不锈钢304
测杆不锈钢304
磁环各种磁环
外管压力安装在液气缸内时为350bar/700bar(峰值)
安装
安装方向任意方向
安装形式电子仓外圆
电气连接
出线方式直出线缆或航空插头
输入电压9-32Vdc
工作电流<80mA
极性保护最大-30Vdc
超压保护最大36Vdc
绝缘电阻>10MΩ
绝缘强度500V

外形尺寸图

EH位移传感器直出线
EH位移传感器直出线
EH位移传感器航插
EH位移传感器航插

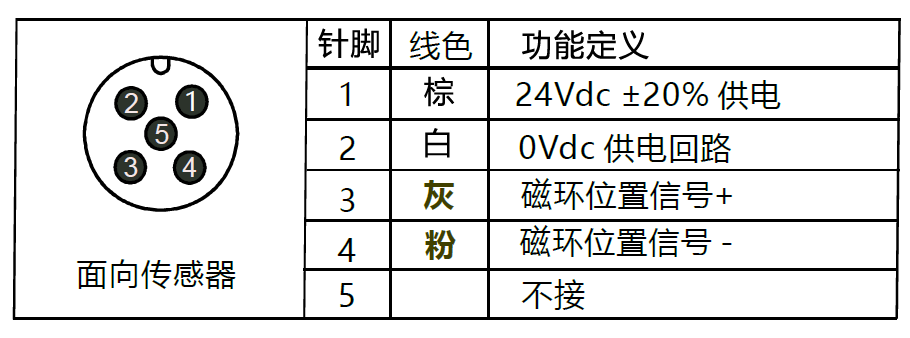

接线定义

EH位移传感器接线定义
EH位移传感器接线定义
