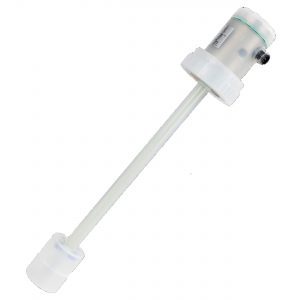

防腐蚀磁致伸缩液位计

产品展示, 磁致伸缩液位传感器 | 2020年8月25日 12:19

磁致伸缩液位计易于安装和维护简单:磁致伸缩液位仪一般通过罐顶已有管口进行安装,特别适用于地下储罐和已投运储罐的安装,并可在安装过程中不影响正常生产

  磁致伸缩液位传感器应用于各类储罐的液位测量。该种液位仪具有精度高、环境适应性强、安装方便等特点。因此,广泛应用于石油、化工等液位测量领域,并逐渐取代了其它传统的传感器。

  在中石油及中石化以及各种工业场合的液体储罐,对储罐内液体的测量大多采用人工爬罐,投尺进行测量。用带有重锤的米制钢带卷尺或带有刻度的标尺计量,手工记录读数,人工查表换算,最后得到油量数据。这种测量方法不仅劳动强度大,同时存在不安全因素,也无法保证精度。个别地方有用电容式/扩散硅压力式液位计测量,由于这类传感器零漂移严重,测量偏差大,长期工作稳定性差,不受用户欢迎。也有的地方采用等压式皮膜液位计或机械式浮子液位计。但因皮膜式液位计受温度影响大,且存在漏气问题,机械浮子液位计又经常出现钢带卡死现象,所以都没有得到广泛的应用。

  采用磁致伸缩液位计,进行罐内液位的测量,其优点表现在:

  1.可靠性强:由于磁致伸缩液位计采用波导原理,无机械可动部分,故无摩擦,无磨损。整个变换器封闭在不锈钢管内,和测量介质非接触,传感器工作可靠,寿命长。

  2.精度高:由于磁致伸缩液位计用波导脉冲工作,工作中通过测量起始脉冲和终止脉冲的时间来确定被测位移量,因此测量精度高,分辨率优于0.01%FS,这是用其它传感器难以达到的精度。

  3.安全性好:磁致伸缩液位计的防爆性能高,本安防爆,使用安全,特别适合对化工原料和易燃液体的测量。

  测量时无需开启罐盖,避免人工测量所存在的不安全性。

  4.磁致伸缩液位计易于安装和维护简单:磁致伸缩液位仪一般通过罐顶已有管口进行安装,特别适用于地下储罐和已投运储罐的安装,并可在安装过程中不影响正常生产。

  5.便于系统自动化工作:磁致伸缩液位计的二次仪表采用标准输出信号,便于微机对信号进行处理,容易实现联网工作,提高整个测量系统的自动化程度。

产品细节:

技术参数

型    号OEM
产品名称磁致伸缩液位传感器
输出方式电流:4~20mA,电压:0~5VDC,0~10VDC可选,数字:RS485、SSI
测量范围50~25000mm (可定制)
负载特性电流输出最大负载电阻600Ω/电压输出最小负载电阻20Ω
工作电流<50mANC
工作温度电子仓-40~85℃/ 测杆 -40~125℃
储存温度-40~100℃
测杆耐压刚性测杆<34MPa
非线性误差<0.05%F.S.;量程<300mm的传感器,误差<150μm
重复性误差<0.002%F.S.
响应时间0.2~5ms(根据测量长度)
输出纹波<20mV 防爆类型:   Exd II BT5 (隔爆型)
安装接口螺纹连接M18x1.5、M20x1.5、3/4-16UNF(英制),可定制
尺寸图
