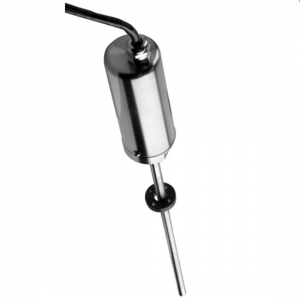

RS磁致伸缩位移传感器

产品展示, 磁致伸缩位移传感器 | 2020年8月25日 14:46

坚固耐用工业传感器 直线位移测量, 绝对值输出 提供各种输出模式 :电流,电压,SSI,CANbus和Profibus 总线等 无接触测量 ,没有磨损 分辨率最高达1um 非线性度0.01% 重复精度0.001% 符合IP67密封等级,全密封不锈钢外壳

技术参数:

参数规格
输入
测量数据直线位移
测量行程按传感器类型而定,可根据用户需要定制
测量个数一个
输出
输出电流,电压,SSI,CANbus和Profibus 总线等
精度
分辨率模拟:无限
非线性度<满量程的士0.01% (最小士40 μm)
重复精度<满量程的士0.001% (最小土2.5 um)
滞后<4um一般2um
工作条件
工作温度-40~75℃
湿度/露点湿度90%,无冷凝
温度系数<30ppm/℃
冲击指标15g/ 100- 2000 Hz / IEC标准EN68-2-6
振荡指标放射IEC/EN 50081-1,抗扰IEC/EN 50082-2,
电气防护IP67
EMC测试放射IEC/EN 50081-1,抗扰IEC/EN 50082-2,IEC/EN 61000-4-2/3/4/6 ,等级3/4,A类,CE认证
结构与材料
外壳不锈钢303/304
测杆不锈钢304,8/10mm
磁环各种磁环
密封0型圈40.87*3.53 mm NBR 80,辅助垫圈42.6*48*1.4 PTFE
耐压安装在液气缸内时为350bar/700bar(峰值)
安装
安装方向任意方向
安装形式带螺纹法兰公制M18x1.5或英制3/4″-16 UNF-3A
一般锁力45 N-m
电气连接
出线方式直出电缆(防油,重工型),线尾散线连接
输入电压+24 Vdc (-15/+20%)
极性保护最大-30Vdc
超压保护最大36Vdc
耗电量一般为100mA
绝缘强度500V(DC接地到机器接地)

RS系列传感器具有超强防护外壳,坚固耐用,可在恶劣的环境下为用户提供连续、可靠、实时的位移信号。传感器采用完全不锈钢外壳密封,完全满足防护等级IP68。注意:电子仓部分不可拆卸。

由于采用了非接触式测量技术,可将传感器集成在一个与外界隔绝密封的外壳中。位置磁铁沿测杆移动,不用机械接触就可测出位置。对于液位测量,可使用备选的浮子。具有超强防护等级外壳的传感器安装使用方便,以更好的满足应用要求。测量精度和所有技术参数取决于所选传感器的输出特性,接口形式可选:模拟量或SSI。

安装结构及接线

RS防水模拟输出位移传感器适用于液压缸的内置安装,内置式结构紧凑,使用方便。

耐压外管尺寸及安装说明

RS防水耐压外管,不锈钢电子仓,专为液压系统使用设计的,内置于液压缸内部,耐压可达34MPa连续(69MPa峰值)。安装螺纹规格M18×1.5、M20×1.5或3/4”-16 UNF-3A。

传感器接线方式
