  • MH系列SSI磁致伸缩传感器

MH系列SSI磁致伸缩传感器

产品展示, 磁致伸缩位移传感器 | 2020年8月28日 16:18

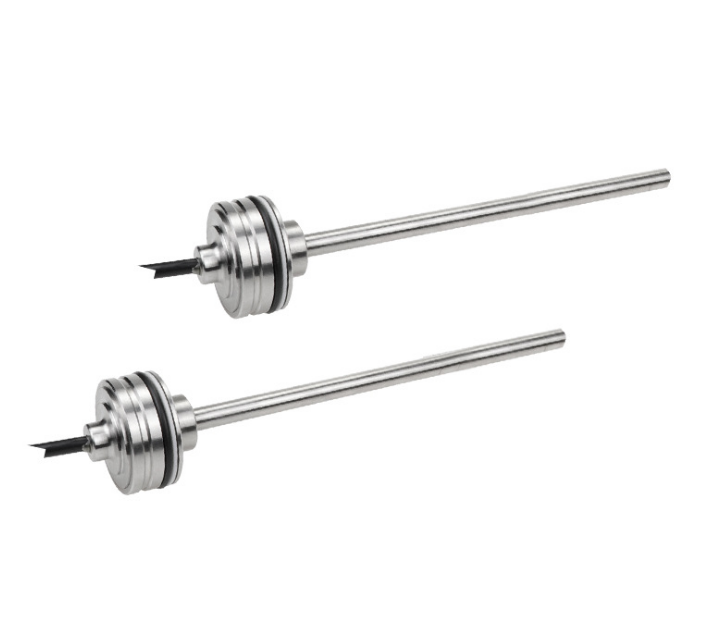

MH型和其它系列位移传感器一样,为非接触式,利用位置磁铁作感测。MH型的外壳提供外管直径为7mm和10mm两种尺寸的耐压圆管供用户选择,也可以根据客户要求OEM。

  MH型是为了快速澎胀的工农业车辆与行走机械市场需求而开发的,外形尺寸小巧,非常适合双耳环油缸的安装使用。MH型把敏感元件和电子模块做成一体化,由于体积小巧,测量精确,抗震力强,非常适合在极恶劣的环境下工作。它的供电要求符合工业车辆的规格标准( 12Vdc或24Vdc均可), 很适合安装于如推土机、垃圾车又或收割机械上的液压缸应用。( MH型通过CE认证,符合ISO标准14982和11452-5,即农林业机械的EMC电子干扰测试标准。)

  MH型和其它系列位移传感器一样,为非接触式,利用位置磁铁作感测。MH型的外壳提供外管直径为7mm和10mm两种尺寸的耐压圆管供用户选择,也可以根据客户要求OEM。

技术参数:

输入
测量数据直线位移
测量行程50mm~5000mm 根据用户需要定制
输出
介面SSI同步串行接口
数据格式二进制或格雷码选项提供奇偶校验和错误位
数据长度8~32位
数据速度70kBd~1MBd按电缆的长度而定:
线长:<3 <50 <100 <200 <400 m
速率:1000 <400 <300 <200 <100kBd
量程<300 <750 <1000 <2000 <5000 mm
更新频率3.0    2.5   2.0     1.5    0.5   kHz
精度
分辨率0.5/1/2/5/10/20/50/100 um
非线性度<满量程的0.01%(≥100um)
重复精度<满量程的0.001%或与分辨率一样
工作条件
磁环速度任意
工作温度-40~85℃
湿度/露点湿度90%,不能结露
温度系数<30ppm/℃
防护等级IP67 不锈钢外管
结构与材料
RH系列电子仓  不锈钢304或316L测杆  不锈钢304或316L磁环  标准磁环或开口磁环
外管压力安装在液气缸内时为400bar/600bar(峰值)
安装
安装方向任意方向
螺纹形式公制M18×1.5,M20×1.5英制 3/4″-16UNF-3A
电气连接
出线方式防水接头或航空插头
输入电压24Vdc(-15~+20%)
极性保护≤-30Vdc
超压保护≤36Vdc
工作电流<70mA(随量程大小而变)

SSI出方式

SSI(Synchronized Serial Interface)同步串连界面数字输出,它提供即时的同步位置输出。SSI主要功能为同步数据交换。因为同步,所以应用在闭环控制系统上十分容易,更能与大多数控制器连接,非常经济实用。它能把磁环的实时位置,转化成一个24、25或者26位(二进制或者格雷码)的串行数据格式。在收到控制器提供的时钟信号后,以RS485/RS422串行通讯方式传至控制器。SSI信号对噪音的抗扰性极高,最远距离可以达到500m,数据传送的速度可任选,而且不受数据长度和分辨率影响。

SSI输的数据格式与绝对值编码器完全相同,可直接替换绝对值编码器,能与PLC功能模块(如西门子SM338及ET200中SM138)直接连接。

耐压外管尺寸及安装说明

MH系列耐压外管,不锈钢电子仓,专为液压系统使用设计的,内置于液压缸内部,耐压可达35MPa连续(70MPa峰值)。
