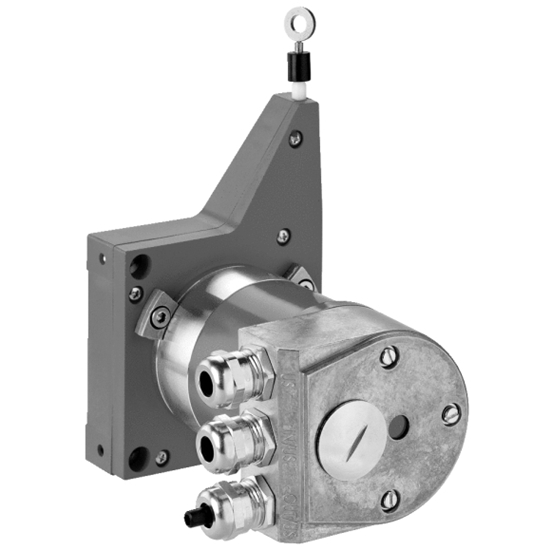

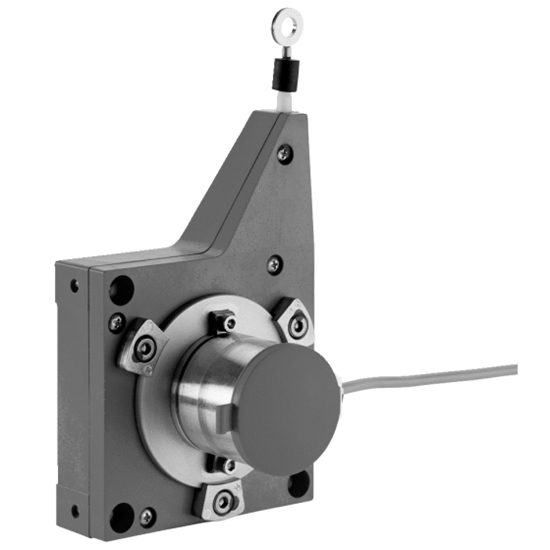

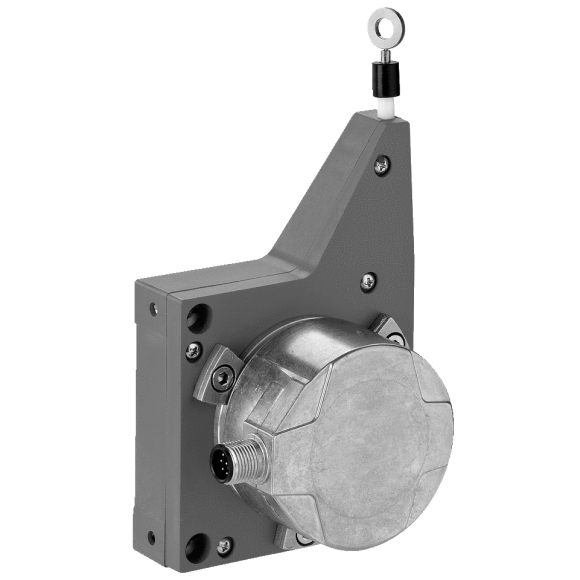

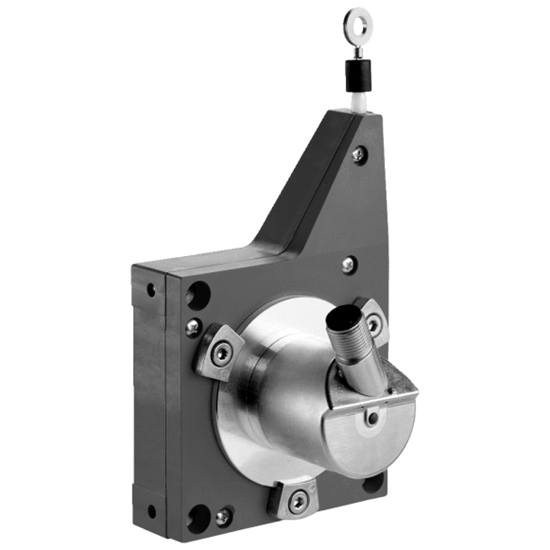

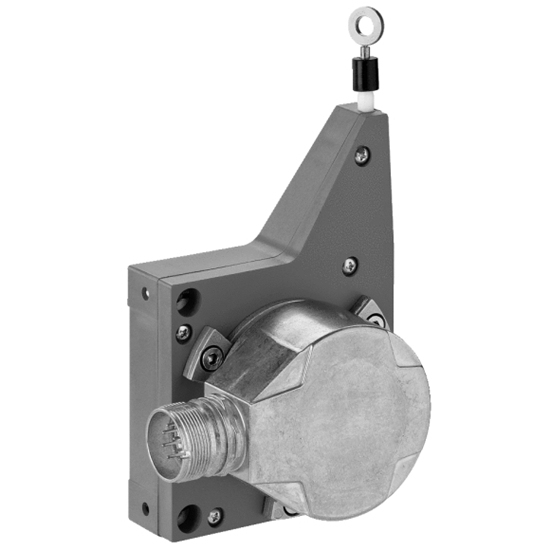

3M紧凑拉绳编码器

产品展示, 拉绳位移传感器 | 2020年9月9日 09:09

  ECL产品系列外形小巧,是受限空间的理想之选。其采用模块化设计,提供多种测量长度、接口和编码器选项。该系列产品使用弹簧安装测量鼓、无需联轴器即可进行调整,可实现稳定的高精度测量。采用特制的出线口...

  ECL产品系列外形小巧,是受限空间的理想之选。其采用模块化设计,提供多种测量长度、接口和编码器选项。该系列产品使用弹簧安装测量鼓、无需联轴器即可进行调整,可实现稳定的高精度测量。采用特制的出线口,可防止拉线绳免受振动的影响。模拟量选项具备直观的示教功能,可帮助客户轻松完成系统集成。

  概览

  测量长度:3.0 m

  模块化测量系统,配备多种接口和测量长度

  外壳小巧 (55 mm … 190 mm),测量鼓集成配备弹簧

  轻巧的金属外壳,并可抵抗冲击和温度影响

  编码器模拟信号接口配备示教功能

  应用

  适用领域

  自动导引系统中的货叉高度和倾斜角度侧量

  小型仓储系统中的高度测量

  应用于医药技术(手术台,MRT)

  剪式升降台高度测量

  汽车制造业中的悬挂传送带高度测量

性能

测量范围0 m~3.0 m
编码器绝对值型编码器
分辨率(拉线盒 + 编码器)15位A/D
重复精度≤ ±0.01%FS
线性度≤ ±0.05%FS
滞后≤ 0.4 mm

1) 所示值已取整.

2) 以 BCG08 PROFINET 为例计算: 230 mm(每圈拉线长度——见机械参数):262144(每圈步数)= 0.001 mm(拉线 + 编码器的组合分辨率).

3) 数值与拉线盒相关.

接口

模拟信号电流0/4~20 mA,电压0~5/10V
数字信号CANopen, SSI, PROFINET, EtherCAT®, EtherNet/IP™, DeviceNet™, PROFIBUS DP, 增量式

电气参数

连接类型航插连接器/直出线缆
供电电压5 V DC … 33 V DC
工作电流≤ 80 mA
MTTFd:危险故障间隔时间850 年 (EN ISO 13849-1) 1)

1) 本产品是标准产品,而不是一个按照机械指令制作的安全部件。计算基于组件的额定负荷、40°C 的平均环境温度、8760 小时/年的使用频率。所有电子故障均被视为危险故障。

机械参数

重量0.44 kg
拉线绳材料高灵活性的 V4A 1.4401 不锈钢拉绳/ PA 涂层
外径 (拉线绳)0.6mm
拉线盒外壳材料铝,阳极氧化
弹簧回弹力5.0N
法兰直径58mm
拉线绳每圈长度200 mm
拉线盒使用寿命Typ. 1,000,000 循环
拉线绳实际长度3.5 m
拉线绳加速度12 m/s²
调节速度3 m/s
适配编码器无限制

1) 该值在环境温度为 25 °C 时测得。温度变化时,该值或有偏差。.

2) 平均值取决于负载形式.

3) 使用寿命取决于负荷类型。影响因素包括:环境条件、安装情况、所使用的测量范围、移动速度以及加速度.

环境参数

电磁兼容性根据 EN 61000-6-2 和 EN 61000-6-4标准
外壳防护等级IP50
运行温度范围–20 °C~+80 °C

结构图
