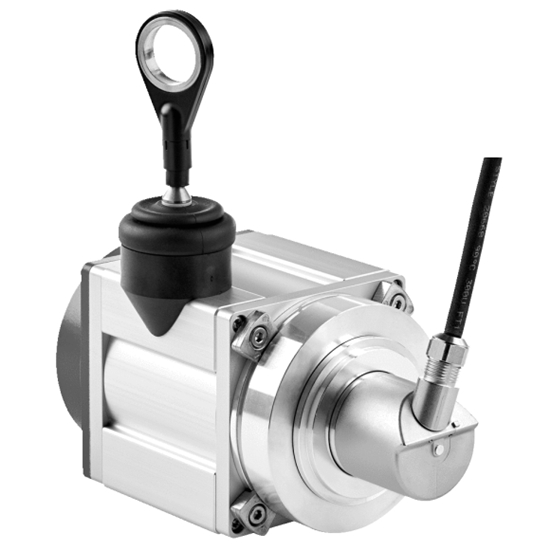

3米工业型拉绳编码器

产品展示, 拉绳位移传感器 | 2020年9月9日 14:20

坚固的重型拉线编码器,量程可达 50 m HGL拉线传感器量程广,其测量长度为3 m。HGL拉线传感器系列产品可借助于导辊灵活用于多种测量路径,甚至可以用于周围布满障碍物的路径。此外,该系列编码器产品外壳坚固...

坚固的重型拉线编码器,量程可达 50 m

HGL拉线传感器量程广,其测量长度为3 m。HGL拉线传感器系列产品可借助于导辊灵活用于多种测量路径,甚至可以用于周围布满障碍物的路径。此外,该系列编码器产品外壳坚固,配备防尘刷,使用寿命长,可用于多粉尘、强冲击和强振动的恶劣环境。

概览

  • 测量长度:0~3m
  • 模块化测量系统,配备多种接口和测量长度
  • 系统异常坚固(集成防尘刷)
  • 高质量绕线装置和拉线盒
  • 外壳防护等级高
  • 抗冲击和抗振动性能高
  • 分辨率高
  • 可利用外部附件扩展性能

应用

适用领域

  • 存储和检索系统的定位
  • 起重机抓斗和控制调运车的定位
  • 自动导引系统
  • 升降机
  • 升降台
  • 冲压

性能

测量范围0 ~3m
编码器绝对值型编码器
分辨率(拉线盒 + 编码器)15位A/D
重复精度≤ 0.01%FS
线性度≤ ± 0.05%FA
滞后≤ 3 mm

1) 所示值已取整.

2) 以 BTF08 PROFINET 为例计算: 200 mm(每圈拉线长度——见机械参数):262144(每圈步数)= 0.001 mm(拉线 + 编码器的组合分辨率).

3) 数值与拉线盒相关.

接口

模拟信号电流0/4~20 mA,电压0~5/10V
数字信号CANopen, SSI, PROFINET, EtherCAT®, EtherNet/IP™, DeviceNet™, PROFIBUS DP, 增量式
可编程

电气参数

连接类型航插连接器/直出线缆
供电电压5 V DC~33 V DC
工作电流≤ 80 mA (无负荷)
MTTFd:危险故障间隔时间600 年 (EN ISO 13849-1) 1)

1) 本产品是标准产品,而不是一个按照机械指令制作的安全部件。计算基于组件的额定负荷、40°C 的平均环境温度、8760 小时/年的使用频率。所有电子故障均被视为危险故障。详细信息请参见编号为 8015532 的文档.

机械参数

重量1.3 kg
拉线绳材料高灵活性的 V4A 1.4401 不锈钢拉绳
外径 (拉线绳)1.0mm
拉线盒外壳材料铝(阳极涂层处理)
弹簧回弹力5.0N
法兰直径58mm
拉线绳每圈长度223 mm
拉线盒使用寿命Typ. 1,000,000 循环 2) 3)
拉线绳实际长度2.2m
拉线绳加速度12 m/s²
调节速度6 m/s
适配编码器无限制

1) 该值在环境温度为 25 °C 时测得。温度变化时,该值或有偏差。.

2) 平均值取决于负载形式.

3) 使用寿命取决于负荷类型。影响因素包括:环境条件、安装情况、所使用的测量范围、移动速度以及加速度.

环境参数

电磁兼容性根据 EN 61000-6-2 和 EN 61000-6-4标准
外壳防护等级IP64
运行温度范围–20 °C~+80 °C
