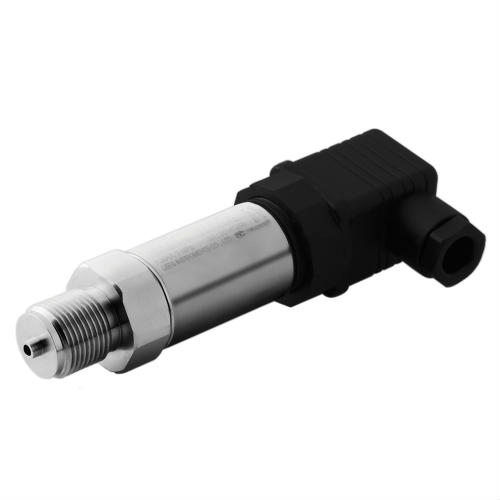

JEF200压力变送器

产品展示, 压力变送器, 压力传感器 | 2020年9月11日 14:21

  概述   JEF200系列压力变送器是我公司自行研制的压力变送器。它由扩散硅压力传感器和高性能的专用放大电路装入不锈钢壳体组成。传感器进行了宽温度范围的零点和灵敏度温度补偿。电气连接有赫斯曼接插件...

  概述

  JEF200系列压力变送器是我公司自行研制的压力变送器。它由扩散硅压力传感器和高性能的专用放大电路装入不锈钢壳体组成。传感器进行了宽温度范围的零点和灵敏度温度补偿。电气连接有赫斯曼接插件型和电缆出线式供选择。该产品结构紧凑,稳定可靠,可广泛应用于水、油、气等与不锈钢材质兼容的流体的压力测量。

  特点

  1.316L不锈钢膜片数码管显示。防护等级IP65 精巧型 4-20mA 高精度、长期稳定性好。

  2.可测量表压、绝压、密封压,316L不锈钢隔离膜片结构,高精度、全不锈钢结构。

  3.抗干扰强、长期稳定性好,抗震动、抗冲击,适用于常温介质的测量,能长期稳定工作。

  4.形式结构多样化,安装使用方便。

  5.量程范围宽,可测量绝压、表压和密封表压 。

  技术参数

量      程-100kPa…0kPa ~ 10kPa…3.5MPa(表压)
0kPa ~ 70kPa…35MPa(绝压)
0kPa ~ 3.5MPa…100MPa(密封表压)
过      载2 倍满量程压力或 110MPa( 取最小 )
压力类型表压、绝压、密封表压
输出信号两线制 4 ~ 20mADC;   供电 10~28VDC
三线制 0 ~ 5VDC;供电 10~28VDC
三线制 1 ~ 5VDC;供电 10~28VDC
三线制 0.5 ~ 4.5VDC;供电 10~28VDC 或 5±0.1VDC
三线制 0.5 ~ 2.5VDC;5±0.1VDC 或 3.3±0.1VDC
精      度±0.25% FS      ±0.5% FS(默认 )
长期稳定性±0.2%FS/ 年
零点温度误差< 100KPa ±0.05%FS/℃
≥ 100KPa  ±0.03%FS/℃
满度温度误差< 100KPa ±0.05%FS/℃
≥ 100KPa  ±0.03%FS/℃
工作温度-30℃~ 80℃(插件型)      -10℃~ 70℃(电缆型)
-40℃~ 60℃(本安防爆型)-20℃~ 60℃(隔爆型)
贮存温度-40℃~ 120℃(插件型)     -20℃~ 85℃(电缆型)
负载电阻电流输出:≤(电源电压 -10V)/0.02A  (Ω)
≥ 10KΩ
绝缘电阻100MΩ@250VDC
防护等级IP65(B1 型、B3 型、B4 型 )IP68(B2 型)
防爆等级Exia IIC T6 Ga      Exdb IIC T6 Gb
电气连接四芯插件或电缆线(默认 1m,线长可定制)
密 封 圈氟橡胶
介质适用性对不锈钢及氟橡胶无腐蚀的各种流体

  安装

  电气连接

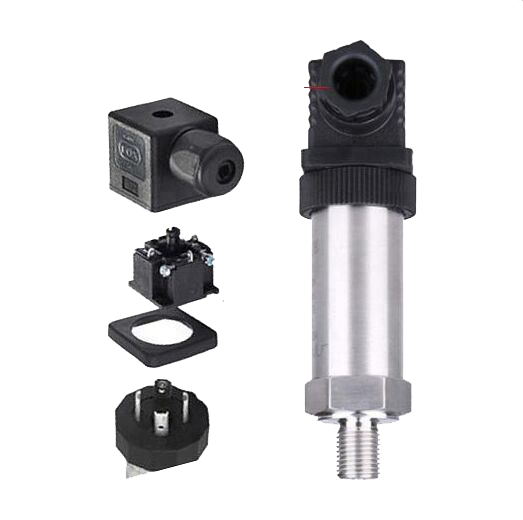

  DIN43650进口防爆插头座(赫斯曼插件)或电缆线

导线颜色插脚三线制两线制
黑   色1电源正(+V)电源正(+V)
红   色2输出正(+OUT)输出正(+OUT)
白   色3公共端(GND)
