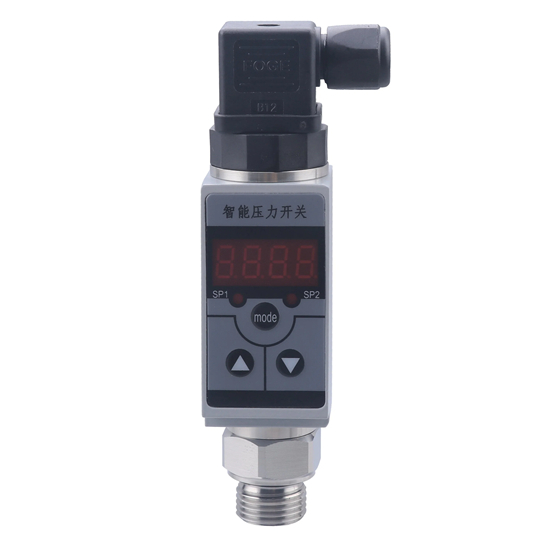

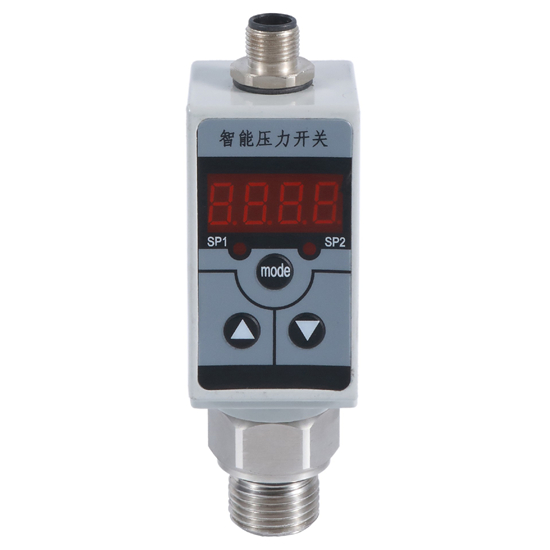

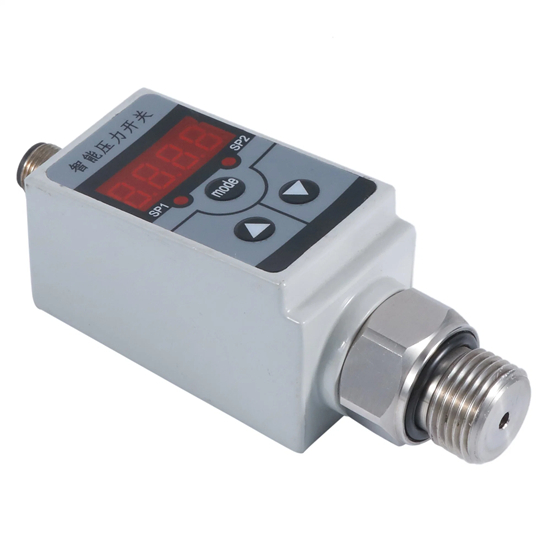

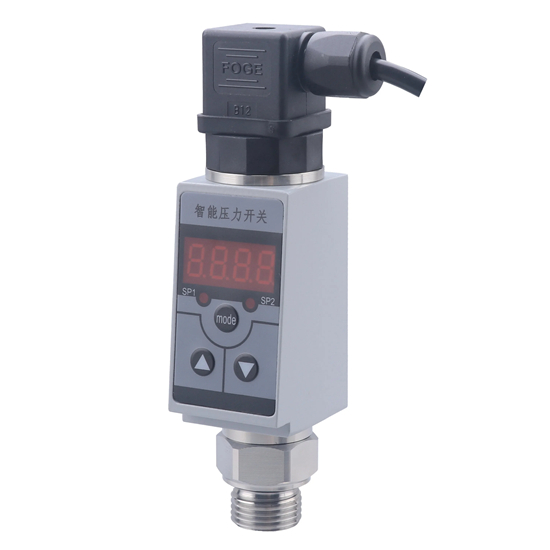

智能压力开关

  一、概述   JEF101系列智能压力开关是集压力测量,显示,输出、控制于一体的智能数显压力测控产品。该产品为全电子结构,前端采用带隔离膜充油压阻式压力传感器,输出信号由高精度,低温漂的放大器放大...

  一、概述

  JEF101系列智能压力开关是集压力测量,显示,输出、控制于一体的智能数显压力测控产品。该产品为全电子结构,前端采用带隔离膜充油压阻式压力传感器,输出信号由高精度,低温漂的放大器放大处理,送入高精度的A/D转换器,转换成微处理器可以处理的数字信号,经过运算处理的信号控制两路开关,对控制系统压力进行测控。该智能数字压力开关使用灵活,操作简单,调试容易,安全可靠。广泛应用于水电,自来水,石油,化工,机械,液压等行业,对流体介质的压力进行测量显示和控制

  二、特点

  ◆4位数字显示当前压力值。

  ◆压力预设开关点和延滞切换输出

  ◆开关量可在零点到满度之间任意设定

  ◆外壳设有节点动作发光二级管,便于观察

  ◆按键调校及现场设置各种参数,操作方便.

  ◆2路开关量输出,带载能力1.2A

  ◆模拟量输出(4~20mA)

  三、技术参数

控制范围0~100MPa控制精度≤±0.5%FS
稳定性≤0.2% /年显示精度±0.1%FS
显示方式4位数码管显示范围-1999~9999
电源范围24V±20%最大功耗< 3W
负载容量<24V1.2A引线方式五芯航插
防护等级IP65开关寿命>100万次
环境温度-30℃~70℃介质温度-40℃~85℃
存储温度-40℃~85℃相对湿度0~80%

  四、安装

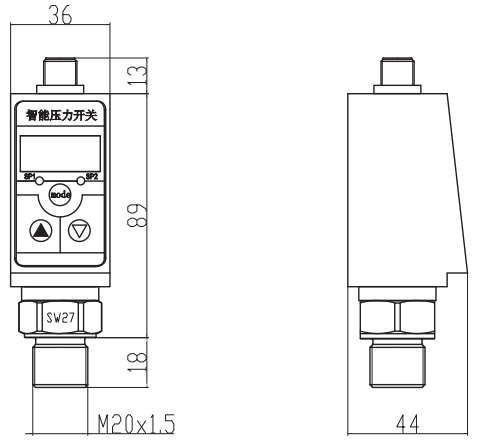

  4.1机械连接:

  JEF101可以通过压力管接头(DIN3582外螺纹G1/4)(其他尺寸接头可在订货时说明),直接装在液压管路上。在关键应用场合(如剧烈震动或冲击),压力管接头可以通过微型软管进行机械解耦。

  4.2电气连接:

  1红:电源+ 2黄:电源- 3 蓝:开关1 4 绿:开关2 5灰:4~20Ma

  为了防止电磁干扰的影响应注意以下事项:

  ●线路连接尽量短

  ●采用屏蔽线

  ●尽量避免直接接近引起干扰的用户装置或电器和电子装置的接线

  ●若用微型软管安装,壳体必须单独接地

  面板按键和菜单功能

  开关功能

  迟滞功能

  如果系统压力在预设值左右变动,则迟滞功能可保持输出状态的稳定。若系统压力升高,则会在达到开启点(ALxH)时切换输出状态。若系统压力下降,则仅在大道关闭点(ALxF)时才切换回原输出状态。

  ALxH>ALxF为常开功能

  ALxH

  窗口功能

  使用窗口模式可监控规定的允许范围,系统压力在开启点(ALxH)与关闭点(ALxF)之间变化时,输出功能将会切换(窗口功能/常开)或不会切换(窗口功能/常闭)。可通过ALxH与ALxF的差值设定窗口的宽度。延时时间(0.1~30.0秒)通过这种方法,不需要的瞬时压力峰值或高频信号会被滤掉。压力达到切换条件时,开关输出并不立即 改变状态,而必须等待延迟时间结束才会显示。若延迟时间结束开关事件也已消失,则开关输出也不会改变。
