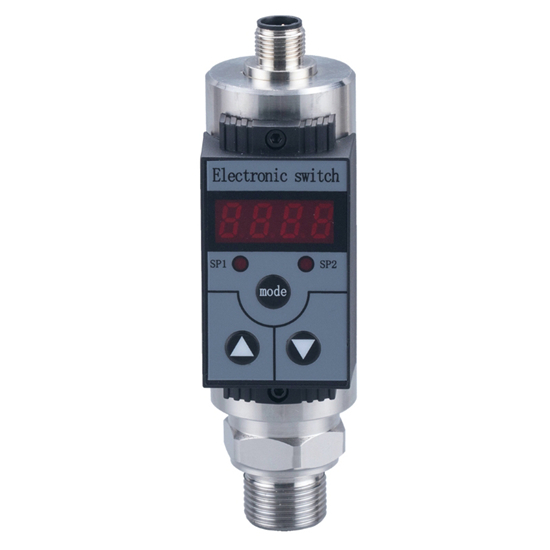

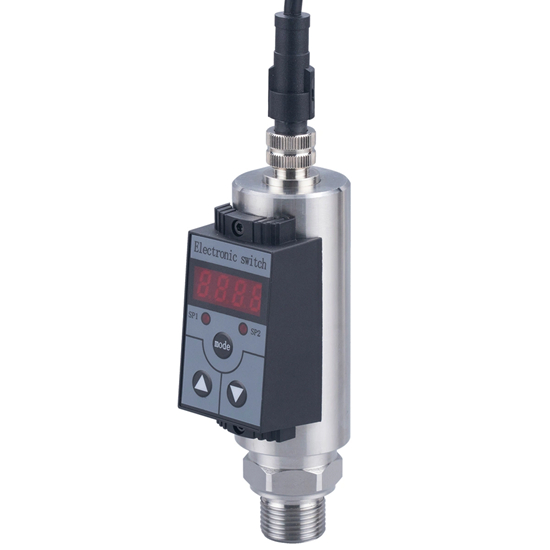

智能压力开关旋转

  概述   JEF102智能压力开关是集压力测量,显示,输出、控制于一体的智能数显压力测控产品。该产品为全电子结构,前端采用带隔离膜充油压阻式压力传感器,输出信号由高精度,低温漂放大器放大处理,送入...

  概述

  JEF102智能压力开关是集压力测量,显示,输出、控制于一体的智能数显压力测控产品。该产品为全电子结构,前端采用带隔离膜充油压阻式压力传感器,输出信号由高精度,低温漂放大器放大处理,送入高精度的A/D转换器,转换成微处理器可以处理的数字信号,经过运算处理的信号控制两路开关,对控制系统压力进行测控。该智能数字压力开关使用灵活,操作简单,调试容易,安全可靠。广泛应用于水电,自来水,石油,化工,机械,液压等行业,对流体介质的压力进行测量显示和控制。

  特点

  ◆4位数字显示当前压力值

  ◆压力预设开关点和开关点动作延时功能

  ◆开关输出功能可选(迟滞功能,窗口功能)

  ◆设有节点动作发光二级管,便于观察

  ◆按键调校及现场设置各种参数,操作方便

  ◆2路开关量输出,带载能力1.2A

  ◆模拟量输出(4~20mA)或RS485数字输出

  ◆压力接口可330°旋转

  技术参数

控制范围-0.1~100MPa控制精度≤±0.5%FS
稳定性≤0.1% /年显示精度±0.1%FS
显示方式4位数码管显示范围-1999~9999
电源范围24V±20%最大功耗< 1W
负载容量<24V1.2A开关类型PNP/NPN可选
防护等级IP65开关寿命>100万次
环境温度-30℃~70℃介质温度-40℃~150℃
存储温度-40℃~85℃相对湿度0~90%

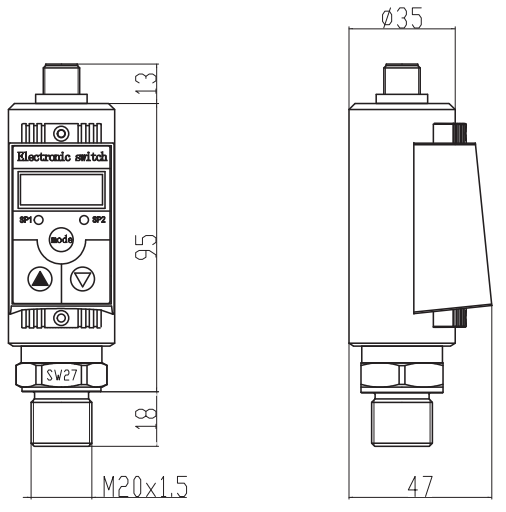

  4.1机械连接:

  JEF102可以通过压力管接头(DIN3582外螺纹G1/4)(其他尺寸接头可在订货时说明),直接装在液压管路上。在关键应用场合(如剧烈震动或冲击),压力管接头可以通过微型软管进行机械解耦。

  4.2电气连接:

  1红:电源+ 2黄:电源- 3 蓝:开关1 4 绿:开关2 5灰:4~20Ma

  为了防止电磁干扰的影响应注意以下事项:

  ●线路连接尽量短

  ●采用屏蔽线

  ●尽量避免直接接近引起干扰的用户装置或电器和电子装置的接线

  ●若用微型软管安装,壳体

  必须单独接地

  设置

  开关量输出

  JEF102每路开关量输出主要由两个基本参数ALxH和ALxF来控制,ALxH设定吸合点,ALxF设定释放点。此外还有相应的输出功能选择,输出延时值等共同完成对开关输出的控制。

  开关输出功能

  迟滞功能

  迟滞值可通过菜单设定,其输出可用来控制泵入泵出,且只需一个输出点。如右图所示,以常开型(N.O)为例,灰色带为迟滞值(ALxH-ALxF);当压力上升时,只有压力值大于ALxH,开关点才吸合;而当压力值下降时,只有压力值小ALxF,开关点才断开。

  窗口功能

  该功能可用于监控特定的区间,其输出可用来完成控制、报警等工作,且只需一个输出点。如右图所示,以常开型(N.O)为例,灰色带为窗口值(ALxF -ALxH);当压力值处于窗口之间时,开关点才吸合;而当压力值超出该区间时,开关点断开。

  注:

  ALxH与ALxL中的“x”表示开关点“1”或“2”

  按键说明

  “mode”键:

  确认键,在显示菜单状态时,按键此键显示菜单数据。在数据显示

  状态时,按下此键确认修改的参数并返回菜单状态。

  “▲”

  增加键,短按时参数单值增加,长按时参数值快速加1。

  “▼”

  减小键,短按时被参数单值减小,长按时参数值快速减1。

  ●若30秒无键按下,则不保存所修改的数据自动退出设置状态。

  ●“▲”与“▼”同时按下5秒时,实现零位校正,量程的+/-10%范围内的压力值将被作为新的零点。若两键再次同时长按5秒时,则回复到零点校正之前的压力值。

  6.5错误代码

  Er01—开关1输出短路,出现错误输出关闭且再不控制。排除措施:排除短路后,重新上电。

  Er02—开关2输出短路,出现错误输出关闭且再不控制。排除措施:排除短路后,重新上电。

  Er12—开关1/2输出同时短路,出现错误输出关闭且再不控制。排除措施:排除短路后,重新上电。

  ErEP—EEPROM数据校验出错,可能原因是

  强烈的电磁干扰或者某个器件故障。排除措施:断电后重新上电,或者进入高级用户菜单恢复工厂设置。

  ErAd—仪表内部模数转换出错,可能原因是强烈的电磁干扰或者某个器件故障。排除措施:排除电磁干扰源,仪表壳体合理接地。

  若以上故障码出现,经排查检测重新上电后仍旧无法正常工作,请与我公司联系

  质保

  用户在遵守使用和保护规则条件下,仪表自出厂日期起保修一年.一年后的维修在本公司进行。本公司随时欢迎用户来函、来电咨询及提出建议。由于技术开发和生产批次不同,本公司保留对本手册的一切更改权利,如有变更,恕不另行通知。
