2088压力变送器

产品展示, 压力变送器, 压力传感器 | 2020年9月11日 16:14

  一、 概述:   压力变送器、采用进口传感器压力敏感元件,用计算机激光调阻进行温度补偿,采用一体化接线盒设计。具有专用接线端子以及数字显示,安装、校验、维修方便。本系列产品适应于石油、水利、化...

  一、 概述:

  压力变送器、采用进口传感器压力敏感元件,用计算机激光调阻进行温度补偿,采用一体化接线盒设计。具有专用接线端子以及数字显示,安装、校验、维修方便。本系列产品适应于石油、水利、化工、冶金、电力、轻工、科研、环保等各种企事业单位,实现对流体压力的测量并适用于各种场合全天候环境及各种腐蚀性流体。

  ●产品特点

  量程范围-0.1MPa┅0MPa~0.01MPa┅100MPa

  带显示,实时显示压力值

  零点、满量程调试方便

  反向极性保护及限流保护

  抗雷击、抗压力冲击

  高精度、高稳定性、高可靠性

  ●应用领域

  工业过程控制

  液压测量

  各种恶劣环境的压力测量

  技术参数

量程-0.1MPa┅0MPa~0.01 MPa┅100MPa
过载2倍满量程或110MPa (取最小)
压力类型表压、绝压、密封表压
供电电源12~32V DC
输出信号4mA~20mA DC(两线制)
负载电阻≤(U-12)/0.02Ω
壳体防爆铸铝壳体
传感器316L不锈钢
密封圈氟橡胶
防护等级IP65
介质适用性对316L不锈钢及氟橡胶无腐蚀的各种流体
补偿温度-10℃~80℃
介质温度-30℃~80℃(LCD显示型:-20℃~80℃)
贮存温度-40℃~125℃(LCD显示型:-20℃~80℃)
精度≤±0.1%FS(最小)≤±0.25%FS(典型)≤±0.5%FS(最大)
零点温度系数±0.03%FS/℃  (≤100kPa)±0.02%FS/℃  (>100kPa)
满度温度系数±0.03%FS/℃  (≤100kPa)±0.02%FS/℃  (>100kPa)
长期稳定性±0.2%FS/年(最大)

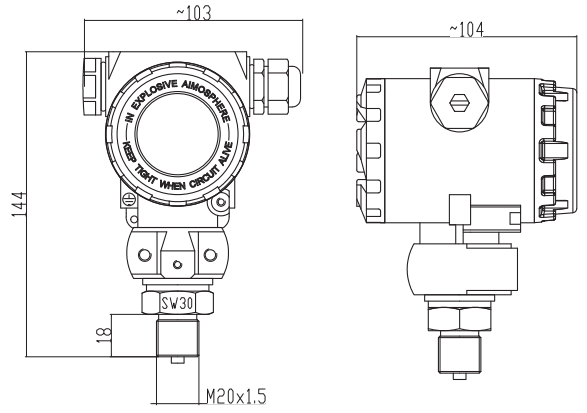

外形尺寸

  电气接线

  信号端子设置在电气盒的独立舱内在接线时,可拧下接线侧的表盖。电源是通过信号线接到变送器的,不需要另外的接线。在接线时,可拧下接线侧的表盖。电源是通过信号线接到变送器的,不需要另外的接线。

  信号线可采用双绞线。在电磁干扰较严重的场合,建议使用屏蔽导线,并妥善接地。信号线不要与其它电源线一起穿金属管或放在同一线槽中,也不要在强电设备附近通过。

  变送器电气壳体上的穿线孔,应当密封或者塞住(用密封胶)以避免电气壳内潮气积聚。如果穿线孔不密封,则安装变送器时,应使穿线孔朝下,以便排除液体。信号线也可以浮空或在信号回路中任何一点接地,变送器外壳也可以接地或不接地。

  因为变送器通过电容耦合接地,所以检查绝缘电阻时,不能用高于100V的兆欧表,电路检查应采用不大于45V的电压。

  仪表按键清零

  测量状态下,仪表处于零点,但显示上不为零,即仪表产生了零点漂移。先按住>键,再按SET键,两键同时按5秒,出现4个横杠,显示为0,放开按键,此时为0点标定状态。

  注:变送器出厂时均以进行调试,一般无需客户进行调试。

  注意事项

  请按图示接线方法正确接线。若接反,由于变送器内部采用了保护措施,将无信号输出。变送器接通电源即可工作,但预热30分钟后的输出信号较稳定可靠。该变送器使用在对硅和不锈钢无蚀害的介质中(特殊防腐型除外)。所测系统可出现的最大压力不能超过额定过载值,变送器背压端不能直接接导电性、腐蚀性液体或气体,液位密封型导气电缆的导气孔不能堵塞。严禁将尖而硬的东西伸入压力输出孔,齐平膜型变送器的膜片不能用手等任何东西碰撞。本产品属精密的一次测量仪表,严禁随意摔打,强力夹持,拆卸或用尖锐的金属器具捅引压孔。仪表尽可能安装于通风、干燥、无蚀、荫凉之处。如现场环境恶劣,应采取妥善措施保护仪表。输出异常,停机检查,若属产品质量问题随保修卡和使用说明书一起返回本厂维修和退换。

  非专业人员请勿拆开仪表线路板或更改其它装置。
