  • 两路压力变送控制器

两路压力变送控制器

  JEF510R压力变送控制器是一款集压力/差压测量、显示、接点控制及变送输出于一体的全数字化测控产品,具有 RS485 数字接口。可直接安装于现场压力测量点或安装于试验台控制屏上,既可用按键现场设定零点值、...

  JEF510R压力变送控制器是一款集压力/差压测量、显示、接点控制及变送输出于一体的全数字化测控产品,具有 RS485 数字接口。可直接安装于现场压力测量点或安装于试验台控制屏上,既可用按键现场设定零点值、满度值、接点压力值等多种参数,也可通过 RS485总线功能实现网络、数字信号传输以及变送器参数远程设定和调校。可根据用户要求生产单、双点控制或多点控制的固态继电器输出接口,并能提供4~20mADC、0~10mADC、0~5VDC、1~5VDC等多种信号输出方式。

  广泛应用于水电、冶金和化工等行业的自动控制领域,对流体介质的压力进行测量与控制。

  我公司沿用实验室用高精度数字压力计技术,将该技术运用于工业级压力表,确保了压力表的精度,非常适合于现场及实验室使用,完成精密压力测量和一般压力表、精密压力表等压力仪表的校验工作,它完全可以代替指针式精密压力表,性能更优越。

  一、概述

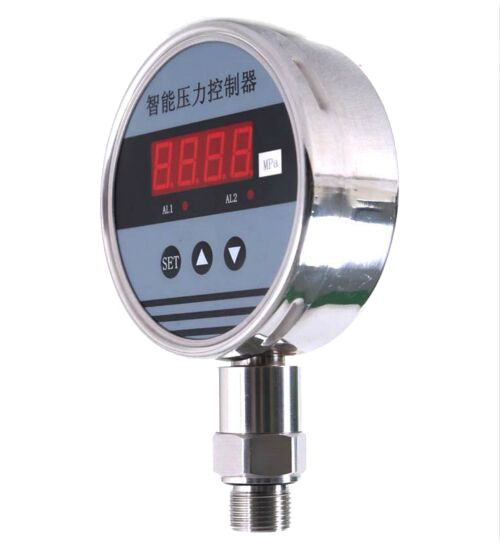

  JEF501R系列压力变送控制器是集压力测量,显示,输出、控制于一体的智能数显压力测控产品。该产品为全电子结构,前端采用带隔离膜充油压阻式压力传感器,由高精度的A/D转换,经微处理器运算处理,现场显示,并输出一路模拟量和两路开关量。

  该智能数字压力变送器使用灵活,操作简单,调试容易,安全可靠。广泛应用于水电,自来水,石油,化工,机械,液压等行业,对流体介质的压力进行现场测量显示和控制。

  二、特点

  可实时设置测量速度;

  11种压力单位转换功能;

  低功耗,使用寿命更长;

  自动峰值记录

  相对独立的两路或四路控制点继电器输出220V3A;当压力大于某一压力值是,继电器开关打开,当压力小于某一压力值,继开关闭合,客户可自行设置被控制的压力值。(出厂默认根据客户需求做几路控制控制)。4~20mA标准信号输出(可选)

  连线线与表以航插形式连接,方便安装与拆卸;

  ◎ 量程范围 0~100MPa

  ◎ 精度等级 0.5%

  ◎ 过载能力 200%

  ◎ 压力类型 表压

  ◎ 稳定性 ≤0.1% /年

  ◎ 电源电压 24VDC/220VAC

  ◎ 显示方式 0.56″数码管

  ◎ 显示范围 -1999~9999

  ◎ 响应时间 <30ms

  ◎ 环境温度 -20℃~70℃

  ◎ 相对湿度 ≤80%

  ◎ 材质 不锈钢

  ◎压力连接:M20 × 1.5(可根据用户需要定制);

  尺寸图如下:

  机械连接:

  可以通过压力管接头(M20*1.5)(其他尺寸接头可在订货时说明)直接装在液压管路上。在关键应用场合(如剧烈震动或冲击),压力管接头可以通过微型软管进行机械解耦。

  注:量程小于100KPa时必须垂直安装.

  电气连接

  为了防止电磁干扰的影响应注意以下事项:

  ●线路连接尽量短

  ●采用屏蔽线

  ●尽量避免直接接近引起干扰的用户装置或电器和电子装置的接线

  ●若用微型软管安装,壳体必须单独接地

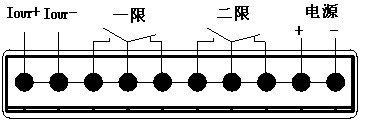

  接线

  红V+ 黄V- 橙OUT+ 白OUT- 蓝ON1 绿COM1 棕ON2 灰COM2

  设置功能

  AL1H此值为开关1吸合值 AL1F此值为开关1释放值

  AL2H此值为开关2吸合值 AL2F此值为开关2释放值

  FILt此值为显示滤波系数,防止因压力波动导致显示跳动。滤波系数越大,显示越稳定,但越滞后。3~10可选

  END 保存退出

  注:开关点由吸合值和释放值组态决定,吸合值大于释放值时为上限报警输出(常开功能),吸合值小于释放值时为下限报警输出(常闭功能)吸合值与释放值的差值为开关点的回差。

  例:要设定开关点1为上限报警输出(常开功能)在4Mpa吸和,小于3.95Mpa断开,;开关点2为下限报警输出(常闭功能) 在10Mpa断开,低于9.95Mpa吸和:

  进入菜单:设定

  AL1H=4.00 AL1F=3.95 AL2H=9.95 AL2F=10.00

  ●按下“SET”键 ●显示“LOCK” (提示输入密码)

  ●按▲或▼键输入密码“1”,●按下“SET”键确认

  ●按▲或▼键上翻或下翻进行菜单选择(AL1H、AL1F、AL2H、AL2F、END)

  ●按下“SET”键进入所选菜单。●按▲或▼键更改设置

  ●按下“SET”键确认,若需要,再用▲或▼键选择其他菜单进行修改。

  ●修改完成后选择“END”,按“SET”键确认保存退出

  ●若30秒无键按下,则自动退出设置状态,但是不保存所修改的数据。

  使用须知:

   仪表储藏与使用适宜在环境温度为-20℃~70℃,现对湿度小于80%的场合.

   仪表接头在连接管路时应同心平服.

   仪表连接电源时应参照5.2电气连接进行操作,在确认操作无误后方可接通电源进行运行.

   拆卸仪表时,不可对仪表壳体施力。

  质保

  用户在遵守使用和保护规则条件下,仪表自出厂日期起保修一年.一年后的维修在本公司进行。本公司随时欢迎用户来函、来电咨询及提出建议。
