  • BER-A土压传感器

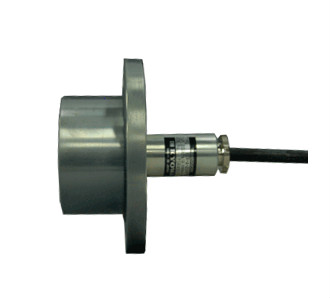

BER-A土压传感器

产品展示, 压力变送器, 压力传感器 | 2020年9月14日 09:51

  适用于测量盾构机的舱壁土压和壁后灌浆压力   即使受压面磨损,也不会影响输出及初始值   不受弯曲影响的载荷仪型土压表   用于粒子直径φ10左右的粉尘压力   采用本质安全型防爆构造 ...

  适用于测量盾构机的舱壁土压和壁后灌浆压力

  即使受压面磨损,也不会影响输出及初始值

  不受弯曲影响的载荷仪型土压表

  用于粒子直径φ10左右的粉尘压力

  采用本质安全型防爆构造

  本传感器在设计上不受构件弯曲的影响,是一种负载仪型土压表,适用于测量壁面土压。备有12型和18型两种产品,可根据安装方向选择使用。

  为了正确使用,请勿对受压面施压超过额定容量的载荷(压力与载重)。(参考表)

  规格

型号名称额定容量载重(额定容量)
BER-A-100KP12S100kPa419N
BER-A-200KP12S200kPa837N
BER-A-500KP12S500kPa2.1kN
BER-A-1MP12S1MPa4.2kN
BER-A-2MP12S2MPa8.4kN
BER-A-5MP12S5MPa20.9KN
BER-A-500KP58S500kPa2.1KN
BER-A-1MP58S1MPa4.2KN
BER-A-2MP58S2MPa8.4KN
BER-A-5MP58S5MPa20.9KN

  性能

额定容量参考表
非线性±1%RO以内
滞后±1%RO以内
额定输出1mV/V(2000×10 -6 应变量)以上

  环境特性

允许使用温度范围-30~80℃
温度补偿范围0~70℃
零点温度影响±0.1%RO/℃以内
输出温度影响±0.1%/℃以内

  电气特性

最大激励电压10V AC或DC
推荐激励电压2~5V AC或DC
输入电阻350Ω±2%
输出电阻350Ω±2%
电缆0.5mm2,4芯屏蔽氯丁橡胶铠装线30m,外径10mm,前端裸线
(屏蔽线没有与主机连接)

  机械特性

安全过载120%
上限负荷参照表
受压面直径约φ73
外装受压面 不锈钢材质
轮缘,电缆引出部 MF Zn-C电镀
电缆引出部的耐水性600kPa
重量约3.2kg(12),约3.1kg(58)

  ※可选配抗生物附着涂料。

  使用案例

  外形尺寸图

  BER-A-12S

  BER-S-18S
