  • LWH直线位移传感器

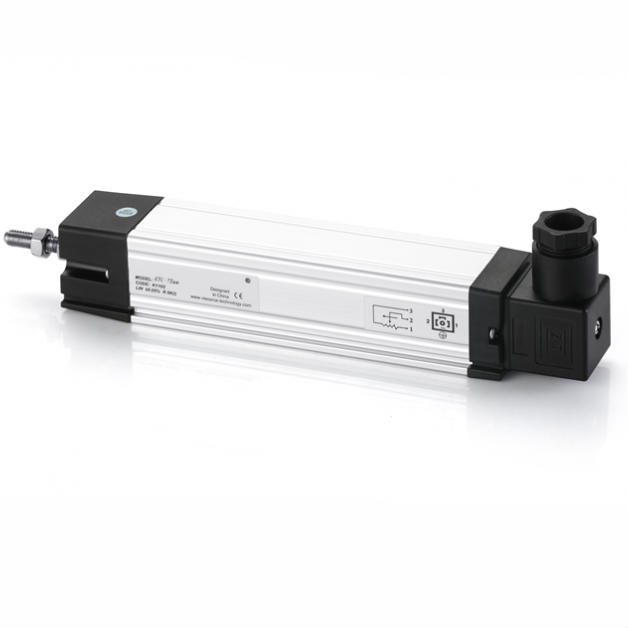

LWH直线位移传感器

直线位移传感器 | 2020年9月7日 17:26

LWH系列直线位移传感器采用电位器原理,易于使用和安装,是业界最常用的型号。由于其0.01 mm的高分辨率,可以进行精确测量。由于它们是模拟输出,因此它们作为绝对位置输出,即它们在电源/电源切断期间不会丢失...

LWH系列直线位移传感器采用电位器原理,易于使用和安装,是业界最常用的型号。
由于其0.01 mm的高分辨率,可以进行精确测量。由于它们是模拟输出,因此它们作为绝对位置输出,即它们在电源/电源切断期间不会丢失其位置并继续从它们停止的位置开始测量。
线性化导电塑料(碳膜板+贵金属电刷)电阻合金和特殊触点不受磨损影响,长时间运行,运动寿命高达1亿。因为它们通过特殊方法使电阻变化线性,所以它们每次都能进行稳定和相同的测量。
特征

  • DIN43650标准插头和插座或者直接尾部出线
  • 电位器信号输出,可配置电压电流(2线、3线)模块
  • 测量距离从50毫米到1250毫米
  • 0.01毫米分辨率
  • 拥有1亿次移动的长寿命
  • 高运行速度5米/秒
  • 防护等级IP65
  • 高独立线性度为0.05-0.25%FS

应用

  • 注塑机
  • 弯曲压力机
  • 大理石机器
  • 血压控制系统
  • 锯机
  • 转移机器
  • 液压机
  • 金属加工工作台
  • 弯管机
  • 纺织机械
  • 型材切割机
  • 机器人应用
  • 其他自动化应用

安装图纸:

LWH安装尺寸图

产品结构分解图:

订单信息

P / N描述
LWH-50LWH系列电位器,50mm范围,5kΩ电阻/420mA电流/0-5V or 0-10V电压
LWH-75LWH系列电位器,75mm范围,5kΩ电阻/420mA电流/0-5V or 0-10V电压
LWH-100LWH系列电位器,100mm范围,5kΩ电阻/420mA电流/0-5V or 0-10V电压
LWH-125LWH系列电位器,125mm范围,5kΩ电阻/420mA电流/0-5V or 0-10V电压
LWH-150LWH系列电位器,150mm范围,5kΩ电阻/420mA电流/0-5V or 0-10V电压
LWH-175LWH系列电位器,175mm范围,5kΩ电阻/420mA电流/0-5V or 0-10V电压
LWH-200LWH系列电位器,200mm范围,5kΩ电阻/420mA电流/0-5V or 0-10V电压
LWH-225LWH系列电位器,225mm范围,5kΩ电阻/420mA电流/0-5V or 0-10V电压
LWH-250LWH系列电位器,250mm范围,5kΩ电阻/420mA电流/0-5V or 0-10V电压
LWH-275LWH系列电位器,275mm范围,5kΩ电阻/420mA电流/0-5V or 0-10V电压
LWH-300LWH系列电位器,300mm范围,5kΩ电阻/420mA电流/0-5V or 0-10V电压
LWH-325LWH系列电位器,325mm范围,5kΩ电阻/420mA电流/0-5V or 0-10V电压
LWH-350LWH系列电位器,350mm范围,5kΩ电阻/420mA电流/0-5V or 0-10V电压
LWH-360LWH系列电位器,360mm范围,5kΩ电阻/420mA电流/0-5V or 0-10V电压
LWH-375LWH系列电位器,375mm范围,5kΩ电阻/420mA电流/0-5V or 0-10V电压
LWH-400LWH系列电位器,400mm范围,5kΩ电阻/420mA电流/0-5V or 0-10V电压
LWH-450LWH系列电位器,450mm范围,5kΩ电阻/420mA电流/0-5V or 0-10V电压
LWH-500LWH系列电位器,500mm范围,5kΩ电阻/420mA电流/0-5V or 0-10V电压
LWH-550LWH系列电位器,550mm范围,5kΩ电阻/420mA电流/0-5V or 0-10V电压
LWH-600LWH系列电位器,600mm范围,5kΩ电阻/420mA电流/0-5V or 0-10V电压
LWH-650LWH系列电位器,650mm范围,10kΩ电阻/420mA电流/0-5V or 0-10V电压
LWH-700LWH系列电位器,700mm范围,10kΩ电阻/420mA电流/0-5V or 0-10V电压
LWH-750LWH系列电位器,750mm范围,10kΩ电阻/420mA电流/0-5V or 0-10V电压
LWH-800LWH系列电位器,800mm范围,10kΩ电阻/420mA电流/0-5V or 0-10V电压
LWH-900LWH系列电位器,900mm范围,10kΩ电阻/420mA电流/0-5V or 0-10V电压
LWH-950LWH系列电位器,950mm范围,10kΩ电阻/420mA电流/0-5V or 0-10V电压
LWH-1000LWH系列电位器,1000mm范围,10kΩ电阻/420mA电流/0-5V or 0-10V电压
LWH-1150LWH系列电位器,1000mm范围,10kΩ电阻/420mA电流/0-5V or 0-10V电压
LWH-1250LWH系列电位器,1000mm范围,10kΩ电阻/420mA电流/0-5V or 0-10V电压

*)查看产品文档以了解其他可用配置。
