KTM直线位移传感器

直线位移传感器 | 2020年9月8日 10:05

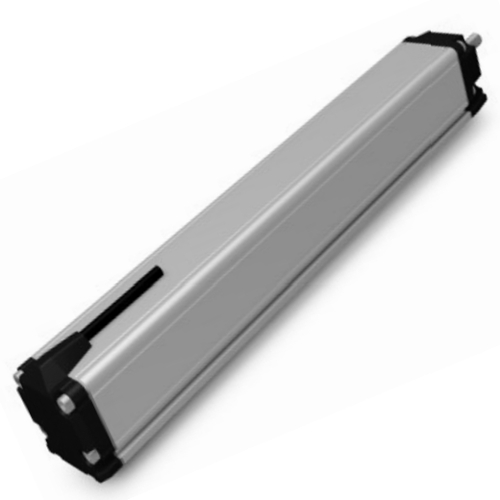

  KTM微型通用拉杆位移传感器该系用于测量和控制系统中,对位移和长度进行直接和绝对测量。工作量程最大达 300mm 以及高解析度 (0.01mm)可提供精确的线性位移测量 。  传感器前端的柔性缓衝轴承可以克服传动...

  KTM微型通用拉杆位移传感器该系用于测量和控制系统中,对位移和长度进行直接和绝对测量。工作量程最大达 300mm 以及高解析度 (0.01mm)可提供精确的线性位移测量 。
  传感器前端的柔性缓衝轴承可以克服传动杆的一些微小侧向应力,保证感测器正常工作。感测器导电材料固定和结构设计等工艺保证即使在最恶劣的条件下感测器也能可靠工作。
  KTM传感器的外壳宽度只有18mm,是各种小型装置小位移测量的理想选择。接头採用裕度设计,配合 M4 螺纹连接,测量更灵活。超出理论电气行程后无电气信号变化,安装更简单是各种小型机械装置、阀门、试验工具和台架的理想配套产品。
特征
• 使用寿命长,运行次数可达 100 x 106次运动
• 线性优异,最高可达 ±0.075%
• 双轴承连动杆,具有0.5mm自动对中功能,允许极限运动速度可达到5m/s。
• 特别设计的球铰结构可消除侧向应力
• 抗冲击和振动的性能优异
• 内置导电塑料测量单元,无温漂,寿命长;具有自动电气接地功能
应用

  • 注塑机
  • 弯曲压力机
  • 大理石机器
  • 血压控制系统
  • 锯机
  • 转移机器
  • 液压机
  • 金属加工工作台
  • 弯管机
  • 纺织机械
  • 型材切割机
  • 机器人应用
  • 其他自动化应用

安装图纸:

产品结构分解图:

订单信息

P / N描述
KTM-25KTM系列电位器,25mm范围,5kΩ电阻/420mA电流/0-5V or 0-10V电压
KTM-50KTM系列电位器,50mm范围,5kΩ电阻/420mA电流/0-5V or 0-10V电压
KTM-75KTM系列电位器,75mm范围,5kΩ电阻/420mA电流/0-5V or 0-10V电压
KTM-100KTM系列电位器,100mm范围,5kΩ电阻/420mA电流/0-5V or 0-10V电压
KTM-125KTM系列电位器,125mm范围,5kΩ电阻/420mA电流/0-5V or 0-10V电压
KTM-150KTM系列电位器,150mm范围,5kΩ电阻/420mA电流/0-5V or 0-10V电压
KTM-175KTM系列电位器,175mm范围,5kΩ电阻/420mA电流/0-5V or 0-10V电压
KTM-200KTM系列电位器,200mm范围,5kΩ电阻/420mA电流/0-5V or 0-10V电压
KTM-225KTM系列电位器,225mm范围,5kΩ电阻/420mA电流/0-5V or 0-10V电压
KTM-250KTM系列电位器,250mm范围,5kΩ电阻/420mA电流/0-5V or 0-10V电压
KTM-275KTM系列电位器,275mm范围,5kΩ电阻/420mA电流/0-5V or 0-10V电压
KTM-300KTM系列电位器,300mm范围,5kΩ电阻/420mA电流/0-5V or 0-10V电压
KTM-400KTM系列电位器,400mm范围,5kΩ电阻/420mA电流/0-5V or 0-10V电压
KTM-500KTM系列电位器,500mm范围,5kΩ电阻/420mA电流/0-5V or 0-10V电压

*)查看产品文档以了解其他可用配置。
