  • KTR自复位位移传感器

KTR自复位位移传感器

直线位移传感器 | 2020年9月8日 10:09

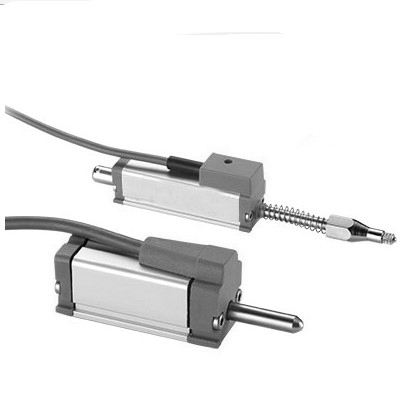

  KTR直线位移传感器利用导电塑胶和滑刷进行位置或物体外形轮廓的直接测量,不需任何形式的固体机械藕合。传感器采用侧面双向控制通杆结构,整体强度更高。尤为重要的是,当遇到侧向应力时(如在凸轮应用中)KTR...

  KTR直线位移传感器利用导电塑胶和滑刷进行位置或物体外形轮廓的直接测量,不需任何形式的固体机械藕合。传感器采用侧面双向控制通杆结构,整体强度更高。尤为重要的是,当遇到侧向应力时(如在凸轮应用中)KTR 传感器的两端柔性轴承能起到有效缓衝的作用。测杆通过复位弹簧自动复位,适用于各种对比测量。KTR采用球型不锈钢测头和滚柱轴承设计可满足包括与轴向垂直方向在内的各种位移测量需求。本系列传感器是检测各种板材平整度和厚度的理想选择。顶推杆无需安装,无需对中,顶推角90±3°,允许顶推极限运动速度为3m/s.
  这些位移传感器组件的一个与众不同且重要的特点是其坚固且经过工程检验的结构设计。尤为重要的是,当遇到侧向应力时(如在凸轮应用中)传感器的两端柔性轴承能起到有效缓冲的作用。拉杆后端固定着一个特殊的卡套,在需要用气缸或电磁铁进行自动缩进的地方可方便地利用此卡套。
特征
1.体积小巧
2.使用寿命长,运行次数高达5千万次
3.传感器带复位弹簧
4.适用于各种恶劣环境(潮湿、油污、灰尘)
5.防护等级IP67
6.DIN标准触点
7.双轴承连动杆
8.不受外界冲击和振动影响
9.电缆方式连接
10.可配置电压电流(2线、3线)模块
应用

  • 注塑机
  • 弯曲压力机
  • 大理石机器
  • 血压控制系统
  • 锯机
  • 转移机器
  • 液压机
  • 金属加工工作台
  • 弯管机
  • 纺织机械
  • 型材切割机
  • 机器人应用
  • 其他自动化应用

安装图纸:

产品结构分解图:

订单信息

P / N描述
KTR-5KTR系列电位器,5mm范围,5kΩ电阻/420mA电流/0-5V or 0-10V电压
KTR-10KTR系列电位器,10mm范围,5kΩ电阻/420mA电流/0-5V or 0-10V电压
KTR-15KTR系列电位器,15mm范围,5kΩ电阻/420mA电流/0-5V or 0-10V电压
KTR-25KTR系列电位器,25mm范围,5kΩ电阻/420mA电流/0-5V or 0-10V电压
KTR-50KTR系列电位器,50mm范围,5kΩ电阻/420mA电流/0-5V or 0-10V电压
KTR-75KTR系列电位器,75mm范围,5kΩ电阻/420mA电流/0-5V or 0-10V电压
KTR-100KTR系列电位器,100mm范围,5kΩ电阻/420mA电流/0-5V or 0-10V电压
KTR-125KTR系列电位器,125mm范围,5kΩ电阻/420mA电流/0-5V or 0-10V电压
KTR-150KTR系列电位器,150mm范围,5kΩ电阻/420mA电流/0-5V or 0-10V电压
KTR-175KTR系列电位器,175mm范围,5kΩ电阻/420mA电流/0-5V or 0-10V电压
KTR-200KTR系列电位器,200mm范围,5kΩ电阻/420mA电流/0-5V or 0-10V电压

*)查看产品文档以了解其他可用配置。
