  • KTF直线位移传感器

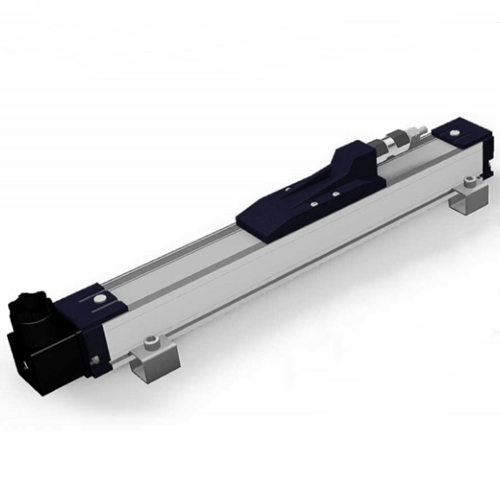

KTF直线位移传感器

直线位移传感器 | 2020年9月8日 10:13

  该系列传感器用于测量和控制系统中,对位移和长度进行直接和绝对测量。  工作量程最大达2000mm 以及高分辨率 (0.01mm) 可提供精确的线性位移测量。传感器的结构设计上考虑方便安装及拆卸。  传感器内外...

  该系列传感器用于测量和控制系统中,对位移和长度进行直接和绝对测量。
  工作量程最大达2000mm 以及高分辨率 (0.01mm) 可提供精确的线性位移测量。传感器的结构设计上考虑方便安装及拆卸。
  传感器内外结构表面经过特殊处理,可在高速低磨损状态下工作。传感器前端的柔性缓冲轴承可以克服传动杆的一些微小侧向应力,保证传感器正常工作。传感器导电材料固定和结构设计等工艺保证即使在最恶劣的条件下传感器也能可靠工作。
  传感器四面都有安装槽,这样就方便在安装时尽量将导电材料面朝下安装,避免传感器内部有微小杂物颗粒存在从而影响传感器的寿命。
特征

  •   阳极处理铝合金外壳
  •   高导电弹性佳之贵金属电刷
  •   车用耐磨导电碳膜基板
  •   改良型设计满足各种条件下可靠测量的需求
  •    不锈钢控制拉杆
  •   固定脚架为可调
  •   无限的分辨率
  •   防护等级 IP65最高至IP67
  •   寿命 > 一亿次
  •   重复精度:低于0.01mm

应用

  • 注塑机
  • 弯曲压力机
  • 大理石机器
  • 血压控制系统
  • 锯机
  • 转移机器
  • 液压机
  • 金属加工工作台
  • 弯管机
  • 纺织机械
  • 型材切割机
  • 机器人应用
  • 其他自动化应用

安装图纸:

产品结构分解图:

订单信息

P / N描述
KTF-75KTF系列电位器,75mm范围,5kΩ电阻/420mA电流/0-5V or 0-10V电压
KTF-100KTF系列电位器,100mm范围,5kΩ电阻/420mA电流/0-5V or 0-10V电压
KTF-125KTF系列电位器,125mm范围,5kΩ电阻/420mA电流/0-5V or 0-10V电压
KTF-150KTF系列电位器,150mm范围,5kΩ电阻/420mA电流/0-5V or 0-10V电压
KTF-175KTF系列电位器,175mm范围,5kΩ电阻/420mA电流/0-5V or 0-10V电压
KTF-200KTF系列电位器,200mm范围,5kΩ电阻/420mA电流/0-5V or 0-10V电压
KTF-225KTF系列电位器,225mm范围,5kΩ电阻/420mA电流/0-5V or 0-10V电压
KTF-250KTF系列电位器,250mm范围,5kΩ电阻/420mA电流/0-5V or 0-10V电压
KTF-275KTF系列电位器,275mm范围,5kΩ电阻/420mA电流/0-5V or 0-10V电压
KTF-300KTF系列电位器,300mm范围,5kΩ电阻/420mA电流/0-5V or 0-10V电压
KTF-325KTF系列电位器,325mm范围,5kΩ电阻/420mA电流/0-5V or 0-10V电压
KTF-350KTF系列电位器,350mm范围,5kΩ电阻/420mA电流/0-5V or 0-10V电压
KTF-360KTF系列电位器,360mm范围,5kΩ电阻/420mA电流/0-5V or 0-10V电压
KTF-375KTF系列电位器,375mm范围,5kΩ电阻/420mA电流/0-5V or 0-10V电压
KTF-400KTF系列电位器,400mm范围,5kΩ电阻/420mA电流/0-5V or 0-10V电压
KTF-450KTF系列电位器,450mm范围,5kΩ电阻/420mA电流/0-5V or 0-10V电压
KTF-500KTF系列电位器,500mm范围,5kΩ电阻/420mA电流/0-5V or 0-10V电压
KTF-550KTF系列电位器,550mm范围,5kΩ电阻/420mA电流/0-5V or 0-10V电压
KTF-600KTF系列电位器,600mm范围,5kΩ电阻/420mA电流/0-5V or 0-10V电压
KTF-650KTF系列电位器,650mm范围,10kΩ电阻/420mA电流/0-5V or 0-10V电压
KTF-700KTF系列电位器,700mm范围,10kΩ电阻/420mA电流/0-5V or 0-10V电压
KTF-750KTF系列电位器,750mm范围,10kΩ电阻/420mA电流/0-5V or 0-10V电压
KTF-800KTF系列电位器,800mm范围,10kΩ电阻/420mA电流/0-5V or 0-10V电压
KTF-900KTF系列电位器,900mm范围,10kΩ电阻/420mA电流/0-5V or 0-10V电压
KTF-950KTF系列电位器,950mm范围,10kΩ电阻/420mA电流/0-5V or 0-10V电压
KTF-1000KTF系列电位器,1000mm范围,10kΩ电阻/420mA电流/0-5V or 0-10V电压
KTF-1150KTF系列电位器,1150mm范围,10kΩ电阻/420mA电流/0-5V or 0-10V电压
KTF-1250KTF系列电位器,1250mm范围,20kΩ电阻/420mA电流/0-5V or 0-10V电压
KTF-1450KTF系列电位器,1450mm范围,20kΩ电阻/420mA电流/0-5V or 0-10V电压
KTF-1500KTF系列电位器,1500mm范围,20kΩ电阻/420mA电流/0-5V or 0-10V电压
KTF-1600KTF系列电位器,1600mm范围,20kΩ电阻/420mA电流/0-5V or 0-10V电压
KTF-1750KTF系列电位器,1750mm范围,20kΩ电阻/420mA电流/0-5V or 0-10V电压
KTF-1800KTF系列电位器,1800mm范围,20kΩ电阻/420mA电流/0-5V or 0-10V电压
KTF-2000KTF系列电位器,2000mm范围,20kΩ电阻/420mA电流/0-5V or 0-10V电压

*)查看产品文档以了解其他可用配置。
