  • 浮筒式磁致伸缩液位计

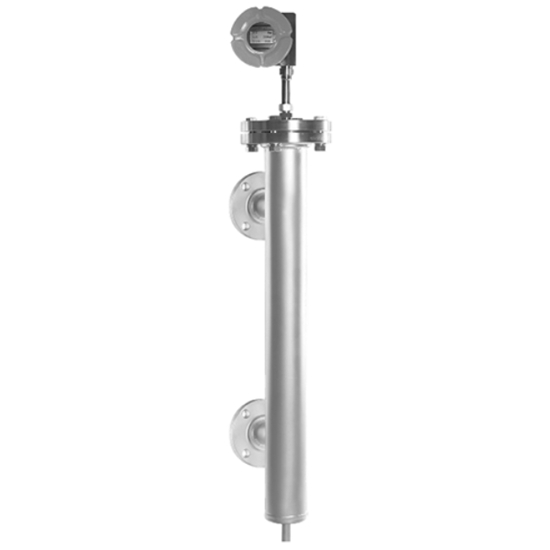

浮筒式磁致伸缩液位计

高精度浮筒液位计基于磁致伸缩原理,由磁致伸缩液位计配套外浮筒组成,多种安装形式,两线制回路供电4~20mA / HART, Modbus或Profibus输出可选

  高精度浮筒液位计基于磁致伸缩原理,由磁致伸缩液位计配套外浮筒组成,多种安装形式,两线制回路供电4~20mA / HART, Modbus或Profibus输出可选, 可以单独或同时测量液位和界面,很好的避免了传统浮筒液位计测量精度受温度、密度变化影响大、实物标定、扭力管金属疲劳、后期维护量大等缺陷,而且具有高精度、高可靠、免维护等典型优势。

  技术规格:

精       度±1mm或0.03%满量程供电电压16~30VDC,带单极性保护
环境温度-40~65℃显      示LCD
信号输出两线制,4~20mA/HART防爆等级Ex ia IIC T4,Ex d IIC T6
防护等级IP67过程压力真空~16MPa
过程温度0~149℃量程范围0.15~4.5m
探杆外径①1/2″或5/8″底部死区小于2.5″
探杆类型硬杆探杆材质316L SS
过程连接短管或法兰表头结构单腔室
外壳材质压铸铝/不锈钢外壳处理聚酯涂层(仅限压铸铝材质)
电气接口1/2″NPT(F)或M20×1.5排气排污堵头/阀门

  尺寸结构:

  特点:

  多功能:可单独或同时测量液位、界面

  高精度:测量精度高达±0.38mm或0.01%满量程(取大值)

  免维护:核心元器件不与介质直接接触,无需定期维护

  免标定:智能化设计,参数自动存储,无需实物标定

  易操作:标准按键,无需其他辅助设备

  易安装:安装方便,NPT/法兰连接

  高安全:Ex ia IIC T4、Ex d IIC T6防爆等级和IP68防护等级

  低功耗:LCD显示,两线制回路供电 4~20mA/HART Modbus或Profibus输出可选

  应用行业及装置:

  锅 炉:汽包液位

  罐 区:炼油厂、油库、油站、化工品仓储、石化企业库

  电 力:辅机液位(高加、低加、除氧器、凝汽器、轴封加热器等)、化学水处理

  煤 化 工:甲醇、二甲醚、合成氨/尿素、煤制烯烃、煤制油、煤制气

  硅 行 业:有机硅、多晶硅

  石油石化:油气开采与集输、炼油、乙烯、三聚等

  精细化工:甲烷氯化物、环氧乙烷、苯胺、PTMEG、BDO、碳纤维、聚甲醛、醋酸、苯乙烯、橡胶、粗苯精制等

  其 它:冶金、造纸、水处理、生物制药、食品饮料、轻工等

  过程安装:

  安装:

  安装过程中避免液位计探杆弯曲变形甚至损坏。如果探杆弯曲变形,将会阻碍浮子在探杆上自由移动,进而影响测量结果。安装步骤如下:

  1.核实浮子大小是否可以顺利进入浮筒或安装孔,以及相关配件是否合适;

  2.浮子直接安装到液位计的探杆上,并可以在探杆上自由移动,浮子安装时,注意标有“UP↑”的方向与测量方向一致;

  3.清理液位计探杆、浮子上的附着物、污迹;

  4.安装时注意“0”点对齐。如果订购产品要求带固定法兰,则现场安装时直接安装即可;如果订购产品未要求带有固定法兰,则现场安装时需要对齐“0”点,液位计显示液位为0mm时,将液位计固定在安装法兰上;

  5.清理液位计表面安装过程中产生的附着物、污迹。
