  • JEF200D齐平膜压力变送器

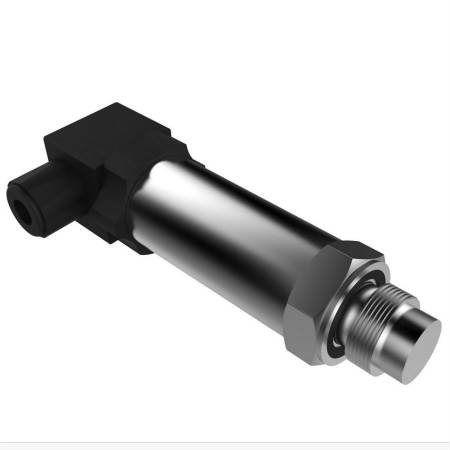

JEF200D齐平膜压力变送器

压力变送器, 压力传感器 | 2020年9月8日 10:45

JEF203系列齐平膜压力变送器,主要有两种结构形式:应变式齐平膜型,测量端采用特殊处理坚固的齐平膜片,被测介质中坚硬微粒不会损坏隔离齐平膜片。结构紧凑、耐腐蚀,抗震动、抗微粒冲击、宽范围温度补偿。特别...

JEF203系列齐平膜压力变送器,主要有两种结构形式:应变式齐平膜型,测量端采用特殊处理坚固的齐平膜片,被测介质中坚硬微粒不会损坏隔离齐平膜片。结构紧凑、耐腐蚀,抗震动、抗微粒冲击、宽范围温度补偿。特别适用于高粘稠物或有微粒的流体压力测量。另一种扩散硅前置式采用进口扩散硅芯体制作,利用调校和数字补偿技术,产品性能可靠,输出稳定,广受客户青睐。广泛应用于聚安脂设备、造纸、油漆、制药及食品加工行业,如巧克力,牛奶等加工设备中压力的测量。

  JEF200D系列压力变送器是采用应变式敏感元件、适用范围广、同时具有优良性价比的工业压力测量仪表。

  JEF200D测量端是特殊处理坚固的齐平膜片,采用进口材质、膜片隔离工艺、测试头无引压孔,芯体隔离膜直接感受介质压力,形成了可清洗的无存积介质接触,非常容易对介质接触部分进行清洗和消毒,防止了粥样介质结垢、堵塞、不卫生等问题,被测介质中坚硬微粒不会损坏隔离齐平膜片。特别适用于高粘稠物或有微粒的流体压力测量。如巧克力、牛奶等加工设备中压力的测量。

  电子元器件均采用进口品牌的元器件,经过精密的温度补偿、精湛的全不锈钢密封焊接和完善的装配工艺,使产品具有精度高、抗干扰、抗过载和抗冲击能力强、防潮性、和长期稳定性好等特点。

  产品特点

  反极性保护和瞬间过电流过电压保护,符合EMI防护要求

  输出信号有多种标准规格,如:4~20mA、RS485数字信号、HART协议的4~20mA,可接显示表头

  超大量程;全焊接不锈钢结构

  本安防爆型产品符合GB3836.4标准要求,取得了防爆合格证,防爆标志为ExiaⅡCT6

  性能参数

测量范围0~0.5MPa…0~100MPa  过压能力:6~3倍满量程
压力类型正压(包括表压和密封表压)
精确度等级±0.5%FS ±0.25%FS(测试条件:温度20±2℃;气压86~106KPa; 湿度45%RH~75%RH)
工作温度-40~80℃
温度漂移≤0.03%FS/℃
年稳定性<0.2%FS/年 典型;<0.5%FS/年 最大

  电气参数

供电电压12~30VDC
电流负载<(U-10)/0.02Ω 【U:电源电压】
输出信号两线4~20mA 三线0.5~4.5VDC 1~5VDC 0~5VDC 四线RS485数字输出等
绝缘强度耐压500V无击穿
绝缘电阻>500MΩ
频率响应传感器<1ms;变送器≤15ms
寿命>100万次压力循环
防爆标志ExiaⅡCT6本安防爆(仅对防爆型有效)
电气接口与电缆线径要求HSM连接器(线径Ø4.5~Ø7mm)或电缆1m

  物理参数

适用介质与结构材料(探头材料、密封材料)不发生化学反应的液体和气体 探头基座材料:不锈钢等 探头密封材料:全焊接结构无密封材料
防护等级IP65 IP67 IP68
重量约150g~10kg【因应用亚型不同而有差异】

  环境参数

大气压力60~110KPa
环境湿度≤95%RH
存放温度-40~120℃
振动在10gRMS 20~2000HZ条件下变化<0.5%FS
冲击100g 10毫秒冲击后变化 <0.5%FS(仅对通用型有效,通用型最大允许120g冲击)
电磁波/射频干扰在10~300MHZ和场强15v/m的干扰下误差<0.5%FS

尺寸图:

选型提示:

1、选型时请注意被测介质要与接触介质的产品部分相兼容

2、订购带LCD或LED表头的变送器时,变送器的供电电源应不低于20VDC

3、为确保产品可靠工作,建议用户在现场加装防雷击保护装置,并确保产品及电源可靠接地

4、特殊要求如强震动、瞬间冲击力、射频干扰,敬请与本公司说明,并在订单中注明

5、5VD供电只提供0.5~4.5VDC输出
